UWB的使用

Author: CGC

使用 Nooploop 的 LinkTrack 定位系统为 Acfly飞控提供定位

官方资料

配置

我们使用的是4基站+1标签+1控制台的方案

参考的是官方用户手册中第13-14页的内容

1. 按顺序0-3的id分别配置4个anchor
2. 配置tag标签（飞控端） 通信协议选择tag_frame0
3. 配置console控制台

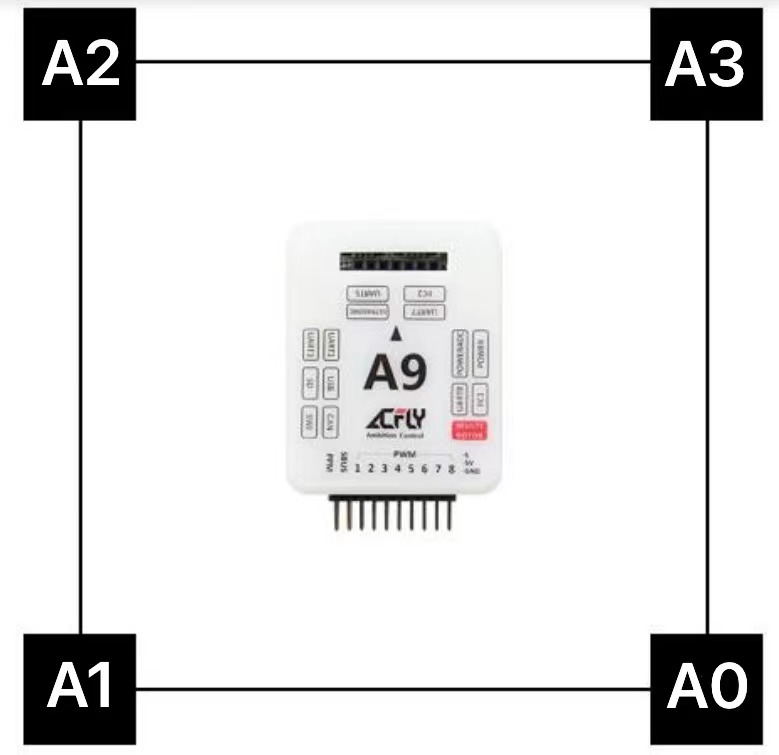

摆放及上电方向

由于飞控的数据适配性，基站摆放位置和飞机上电位置需要受到限制

（可能之后随着设备的更新会减轻这方面带来的影响，但是按我们目前的测试结果来看，还是非常建议按照已经测试好的方向进行初始化）

如下

飞控通信协议设置

tag端通信协议

具体通信协议可以参考官方参考通信协议

在此处对飞控段使用的协议即 Tag 端作说明 即

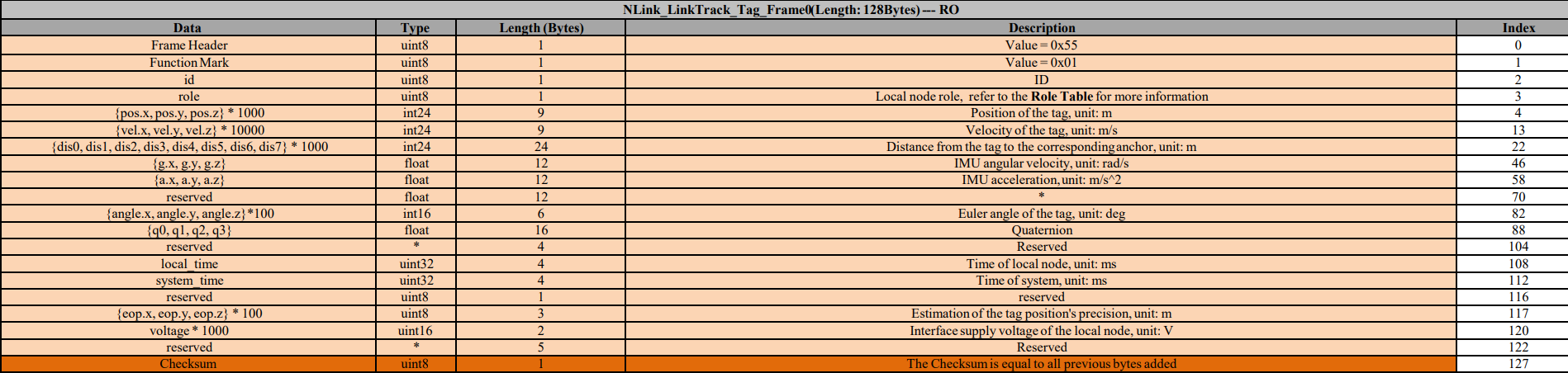

tag端通信协议（接收）如下 可知飞控可接收到数据有位置、姿态、精度等一系列数据

官方驱动代码

以下给出acfly官方发布的驱动代码

#include "drv_UWB_LinkTrack.hpp"
#include "Commulink.hpp"
#include "Basic.hpp"
#include "FreeRTOS.h"
#include "task.h"
#include "SensorsBackend.hpp"
#include "MeasurementSystem.hpp"

struct DriverInfo
{
    uint32_t param;
    Port port;
    uint32_t sensor_key;
};

typedef struct
{
    uint8_t id;
    uint8_t role;
    int pos_x:24;    int pos_y:24;    int pos_z:24;
    int vel_x:24;    int vel_y:24;    int vel_z:24;
    int dis_0:24;    int dis_1:24;    int dis_2:24;    int dis_3:24;    int dis_4:24;    int dis_5:24;    int dis_6:24;    int dis_7:24;
    float imuGyro[3];
    float imuAcc[3];
    uint8_t reserved1[12];
    int16_t angle[3];
    float q[4];
    uint8_t reserved2[4];
    uint32_t localTime;
    uint32_t systemTime;
    uint8_t reserved3[1];
    uint8_t eop[3]; // 估计位置的精度
    uint16_t voltage;
    uint8_t reserved4[5];
}__PACKED _Uwb;
static const unsigned char packet_ID[2] = { 0x55 , 0x01 };

static void OpticalFlow_Server(void* pvParameters)
{
    DriverInfo driver_info = *(DriverInfo*)pvParameters;
    delete (DriverInfo*)pvParameters;

    /*状态机*/
        _Uwb  Uwb;
        unsigned char rc_counter = 0;
        signed char sum = 0;
    /*状态机*/

    //等待初始化完成
    while( get_Altitude_MSStatus() != MS_Ready )
        os_delay(1);

    //注册传感器
    double angleOffset = 0;
    if( driver_info.param>360 )
    {
        //记录初始偏航
        Quaternion quat;
        get_Attitude_quat(&quat);
        angleOffset = quat.getYaw();
    }
    else
        angleOffset = degree2rad((double)driver_info.param);


    uint32_t sensor_key = PositionSlamSensorRegister( default_uwb_sensor_index , \
                                                    "UWB_LinkTrack" ,\
                                                    Position_Sensor_Type_RelativePositioning , \
                                                    Position_Sensor_DataType_s_xy , \
                                                    Position_Sensor_frame_SLAM , \
                                                    0.1, angleOffset, 100 );

    int lastP = 0;
    uint8_t pUCCounter = 0;
    while(1)
    {
        uint8_t rdata;
        if( driver_info.port.read( &rdata, 1, 2, 0.5 ) )
        {
            if( rc_counter < sizeof(packet_ID) )
            {
                //接收包头
                if( rdata != packet_ID[ rc_counter ] )
                {
                    rc_counter = 0;
                    sum = 0;
                }
                else
                {
                    ++rc_counter;
                    sum += rdata;
                }
            }
            else if( rc_counter < sizeof(packet_ID) + sizeof(_Uwb) )
            {    //接收数据
                ( (unsigned char*)&Uwb )[ rc_counter - sizeof(packet_ID) ] = rdata;
                sum += rdata;
                ++rc_counter;
            }
            else
            {    //校验
                if( sum == rdata )
                {
                    if( Uwb.eop[0]>200 || Uwb.eop[1]>200 ) // x y 精度大于2cm就失能
                        PositionSensorSetInavailable(default_uwb_sensor_index,driver_info.sensor_key);
                    else
                    {
                        vector3<double> pos, vel;
                        pos.x = Uwb.pos_x*0.1;
                        pos.y = Uwb.pos_y*0.1;
                        pos.z = Uwb.pos_z * 0.1;
                        vel.x = Uwb.vel_x*0.01;
                        vel.y = Uwb.vel_y*0.01;
                        vel.z = Uwb.vel_z * 0.01;
                        if( Uwb.eop[2] > 200 )
                            PositionSensorChangeDataType( default_uwb_sensor_index,sensor_key, Position_Sensor_DataType_s_xy );
                        else
                            PositionSensorChangeDataType( default_uwb_sensor_index,sensor_key, Position_Sensor_DataType_s_xyz );
                        double eop_xy = sqrtf( Uwb.eop[0]*Uwb.eop[0] + Uwb.eop[1]*Uwb.eop[1] );

                        if( Uwb.dis_0 != lastP )
                        {
                            lastP = Uwb.dis_0;
                            pUCCounter = 0;
                        }
                        else
                        {
                            if( pUCCounter < 255 )
                                ++pUCCounter;
                        }

                        if( pUCCounter>100 )
                            PositionSensorSetInavailable( default_uwb_sensor_index,sensor_key );
                        else
                            PositionSensorUpdatePosition( default_uwb_sensor_index,sensor_key, pos, true, -1, eop_xy<100?100:eop_xy, Uwb.eop[2] );
                    }
                }
                rc_counter = 0;
                sum = 0;
            }
        }
    }
}

static bool UWB_LinkTrack_DriverInit( Port port, uint32_t param )
{
    //波特率115200
    port.SetBaudRate( 460800, 2, 2 );
    //注册传感器
    DriverInfo* driver_info = new DriverInfo;
    driver_info->param = param;
    driver_info->port = port;

    xTaskCreate( OpticalFlow_Server, "OptFlowGL9306", 1024, (void*)driver_info, SysPriority_ExtSensor, NULL);
    return true;
}

void init_drv_UWB_LinkTrack()
{
    PortFunc_Register( 41, UWB_LinkTrack_DriverInit );
}

值得一提

在以上驱动代码中，值得一提的是

// z 精度大于2cm就不使用z轴数据
if( Uwb.eop[2] > 200 )
    PositionSensorChangeDataType( default_uwb_sensor_index,sensor_key, Position_Sensor_DataType_s_xy );
else
    PositionSensorChangeDataType( default_uwb_sensor_index,sensor_key, Position_Sensor_DataType_s_xyz );

及

if( Uwb.eop[0]>200 || Uwb.eop[1]>200 ) // x y 精度大于2cm就失能
    PositionSensorSetInavailable(default_uwb_sensor_index,driver_info.sensor_key);
else
{
  // ...
}

驱动内容为 超出2cm的精度许可范围，就将传感器失能

UWB官方给出的数据是，x y 的精度在 10cm 之内 z 精度在 30cm 以内

• 关于z轴数据

这样一来其实可以反应我们看到的现象，首先是在只使用uwb作为外接传感器时，飞机完全定不住高（因为z精度完全无法满足2cm的要求），但是可能由于飞控中气压计等设备的存在，飞控有高度数据，室内定位可用，所以能够允许起飞，但在天上的高度数据，完全由飞控而来，所以现象是，没有定高可言。。。

注意事项及传感器使用建议

1. 使用时发起自动标定的设备需要在线，比如我们使用控制台发起一键标定，则在使用时控制台必须要在线，否则数据会不可用
2. 由于uwb的z轴精度较低，建议加上tfmini等作为定高传感器，通过测试，有uwb加上tfmini，定位效果较好

写在最后

• 通过这段时间的测试，我们发现至少在电赛赛制的背景下，用uwb可能会出现某些限制，比如场地不一定能够容纳摆放下基站，并且无法在换场地后进行标定，可能受到干扰等
• 对于电赛（赛场不允许携带笔记本及pc，上位机只支持x86，我们手上已有的板载电脑皆为arm，无法在现场进行标定）无法在换场地后进行标定的情况，可能考虑自行写接口，使用单片机或板载电脑进行标定，能够很大程度减少对位置场地的限制，我们尝试按照通信协议写了一份一键自动标定的程序，但还未在实际场地中进行测试。
